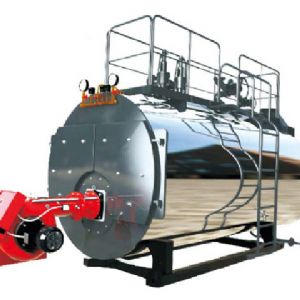

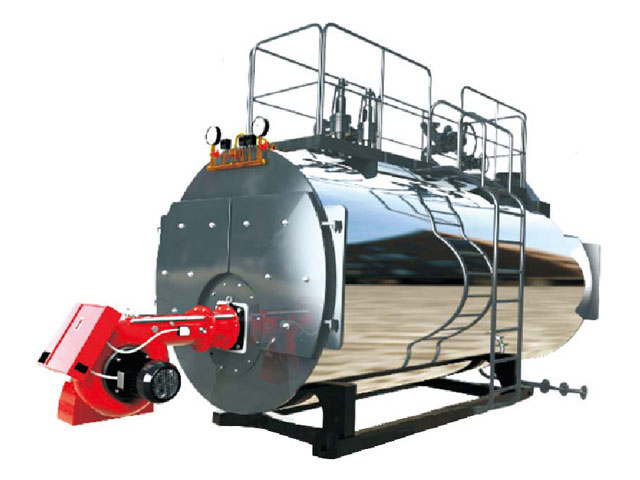

WNS系列全自动燃油(气)锅炉采用卧式、三回程、湿背式结构。

波形炉胆Waveform furnace

采用波形炉胆提高了炉胆抗热胀冷缩性，波形炉胆按GB/T16508-2013《锅壳锅炉受压元件强度计算》标准推荐结构设计并进行强度校核。波形炉胆不仅可以减小锅炉运行中形成的热应力，而且可以减低炉胆壁厚，减小炉胆壁厚方向上的热应力，提高锅炉的安全性。同时，由于炉膛热负荷高，保证燃料充分燃烬。波形炉胆形状与燃烧器火焰相适应，保证火焰不能冲刷炉胆壁。

湿背式结构Wet back structure

采用湿背式结构可以避免干背式结构后墙容易损坏的弊病，燃烧室和回燃室四周全部是水，传热好，无散热损失。

扳边平管板结构及耐火水泥防护措施

Pull side flat tube plate structure and anti-fire cement protection measures

1、锅壳前、后管板、回燃室前、后管板全部采用扳边平管板，减小锅炉运行中形成的热应力，提高锅炉使用寿命。

2、锅炉水 容积大，锅炉负荷调整稳定。

3、配翅片管式节能器，充分利用烟气佘热，降低排烟温度，提高热效率。翅片管材质为ND钢，耐腐蚀，保证锅炉安全可靠运行。

4、蒸汽空间高度大，保证蒸汽品质(蒸汽锅炉)。

5、自控水平高，实现了超汽压(水温)保护，给水自动调节，高低水位报警及缺水保护。

6、负荷自动调节，点火程序控制及熄火保护，燃油低压力保护或燃气高低压力保护等措施。实现了锅炉全自动、安全、经济运行。

7、锅炉结构紧凑，外形美观安装周期短，投资少。

8、油燃料与气体燃料燃烧迅速、充分，锅炉负荷易于调节，热效率较高，节能效果显著。受热面布置充裕。

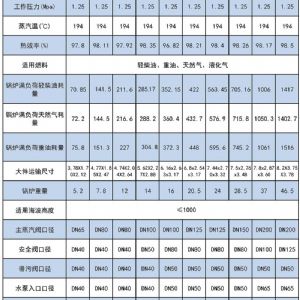

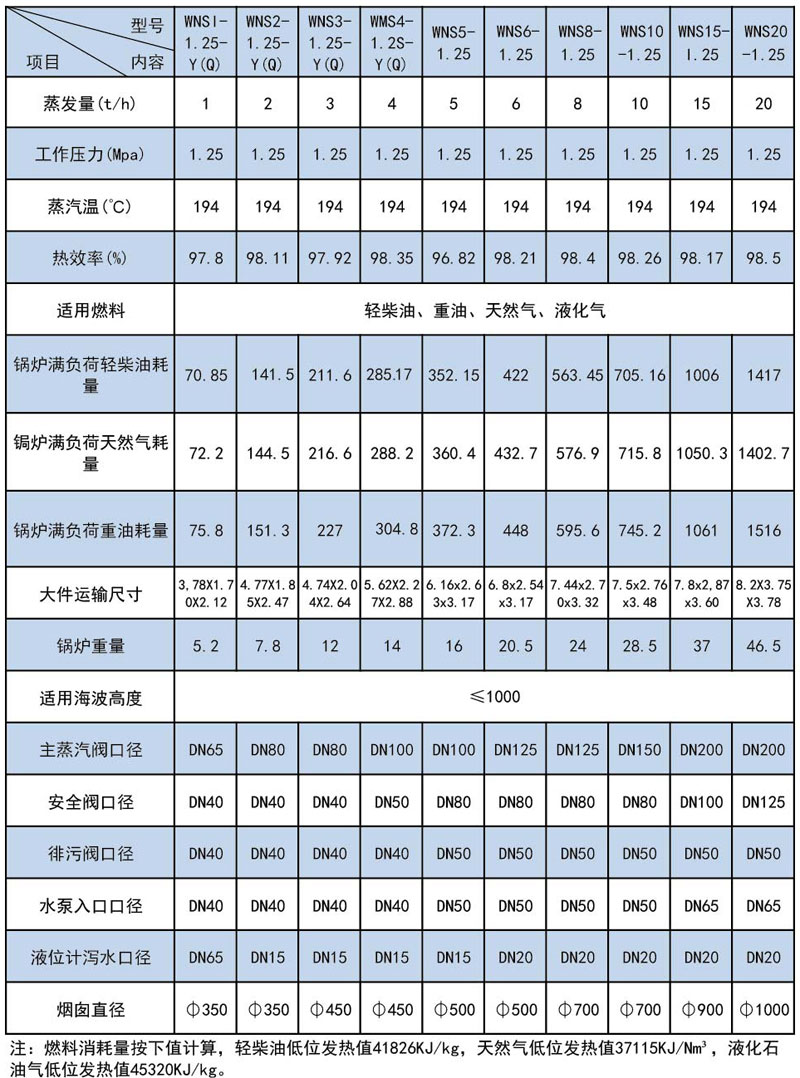

WNS系列燃油(燃气)蒸汽锅炉技术参数
